1、理解板式、列管及套管換熱器的構造特別點及傳熱功能的差別。

2、掌控把握各換熱器功能測量試驗方法，理解影響換熱器功能的因素。

3、深入對順流和逆流兩種流動方法換熱器換熱能力差別的認識。

4、掌控把握流體流速、流量、壓力、溫度（℃）（℃）（℃）等功能數值的測量技術。

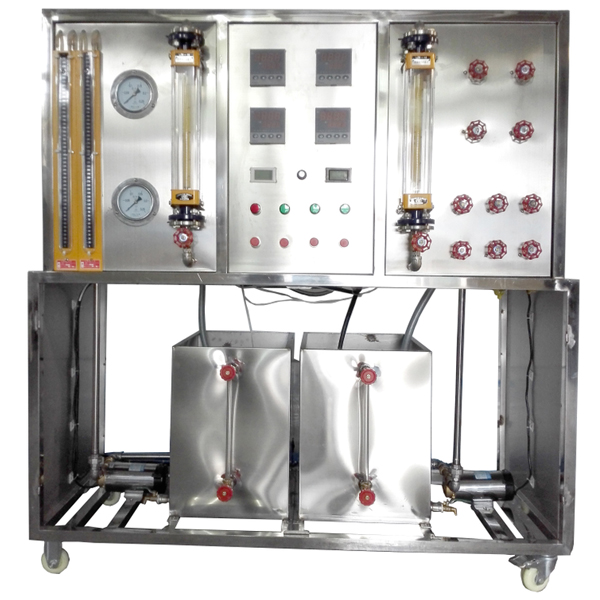

主要配備裝備裝備：

套管式換熱器，板式換熱器，列管式換熱器,冷、熱水防腐水泵，冷、熱水轉子流量計，冷、熱水不銹鋼原水箱及加熱水箱，順、逆流調動閥門組，阻力測量試驗壓力表及U型差壓計，加熱功率（W）（W）（W）由固體調壓模型塊無級調動，萬能信號寫入巡檢儀顯露溫度（℃）（℃）（℃），電流（A）（A）（A）表，電壓（V）（V）（V）表，不銹鋼臺架及控制屏等。

技術功能數值：

1、寫入電源：三相AC380V±10% 50Hz，功率（W）（W）（W）6.5KW。

2、換熱器面積：列管換熱器0.36m2，板式換熱器0.56m2，套管換熱器 0.21m2。

3、電加熱總功率（W）（W）（W）：≦6.0KW，加熱溫度（℃）（℃）（℃）：≤80℃。

4、冷、熱水泵功能數值： 流量： 20L/min ，揚程：12m，功率（W）（W）（W）：120W。

5、轉子流量計：二臺并聯，熱水流量測量界限：16—160L/h，冷水流量測量界限：40—400L/h。

6、原水箱：304 不銹鋼材料，容積：80L（冷水箱有蓋密封，防止落灰，配備裝備裝備有液位顯露裝置；水箱入口配備裝備裝備有浮球閥以保證水箱水位恒定）。

7、熱水箱 ：304不銹鋼材料，容積：60L（熱水箱有蓋密封，與冷水箱單獨，配備裝備裝備有液位顯露裝置）。

8、溫度（℃）（℃）（℃）測量：測量系統配備裝備裝備有智能溫度（℃）（℃）（℃）控制儀表（PID調動控溫，精確度 ±0.2℃），高精確度PID調壓模型塊電子線路。

9、外觀尺寸：1200×600×1700mm，外觀為不銹鋼可位移支撐架，帶雙剎車輪。
