液壓挖掘機綜合實驗臺
液壓挖掘機綜合實驗臺,挖掘機械綜合實訓臺液壓挖掘機械演示控制實驗。PLC軟件仿真演示及控制實驗。咨詢熱線13122891392 ...
中人教儀廠是專業生產液壓挖掘機綜合實驗臺,挖掘機械綜合實訓臺及配件的廠家,生產的液壓挖掘機綜合實驗臺,挖掘機械綜合實訓臺品質過硬,中人品牌在國內已經擁有幾百所院??蛻簟?/p> 常見問題: 1、如果我要購買液壓挖掘機綜合實驗臺、挖掘機械綜合實訓臺,是否有安裝、培訓服務呢? 答:我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的,都是提供安裝、培訓服務的。 2、你們的液壓挖掘機綜合實驗臺、挖掘機械綜合實訓臺是否能開增值稅專用發票? 答:可以的,我們是正規企業,并且已經升級到一般納稅人,可以開具增值稅專用發票,如果您需要開液壓挖掘機綜合實驗臺、挖掘機械綜合實訓臺的發票,您需要提供開票資料。 3、你們的產品都是自己生產的嗎?都有什么產品資質? 答:我們公司是專業生產教學設備的企業,完全自主生產,并通過了最新版ISO9001認證,擁有多項專利與著作權。
本文關鍵詞:液壓挖掘機綜合實驗臺

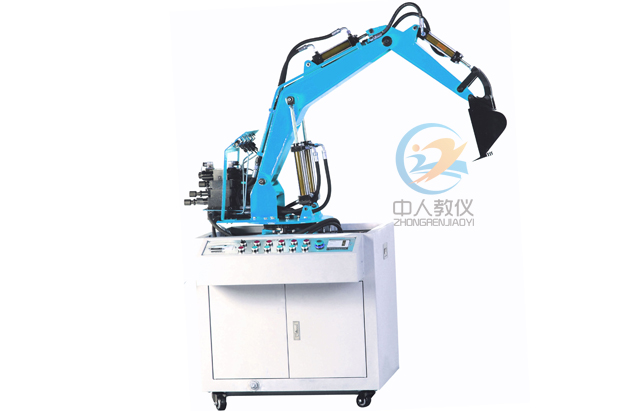

ZRYY-WJY液壓挖掘機綜合實驗臺
液壓挖掘機是機械工程中主要的機械,它廣泛應用于工程建筑、施工筑路、水力工程、國防工事等土石方施工以及礦山采掘作業。目前中小型挖掘機幾乎全部采用了液壓傳動。液壓挖掘機較之機械式挖掘機具有體積小、重量輕、操作靈活方便、挖掘力大、易于實現過載保護和遠距離操縱等優點。近年來高新微電子技術在液壓技術上的應用,使工程機械、建筑機械綜合技術水平越來越高,提高了這些機械的使用可靠性、操作安全性、舒適性和使用壽命,其適應性更強。
一、實驗項目
1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。
2、液壓挖掘機械演示控制實驗。
3、PLC軟件仿真演示及控制實驗。
4、可編程序控制器(PLC)電氣控制實驗:機-電-液一體控制實驗。
二、實驗內容
1、液壓挖掘機械演示控制實驗
1)挖掘作業,鏟斗和斗桿復合進行工作實驗;
2)回轉作業,動臂提升同時平臺回轉;
3)卸料作業,斗桿和鏟斗工作同時大臂可調整位置高度;
4)返回,平臺回轉、動臂和斗桿配合回到挖掘開始位置。
2、可編程序控制器(PLC)電氣控制實驗:機-電-液一體控制實驗。
1) PLC指令編程、梯形圖編程學習;
2) PLC編程軟件的學習與使用;
3) PLC與計算機的通訊、在線調試;
4) PLC在液壓傳動控制中的應用以及控制方案的優化。
三、性能與特點
1、挖掘機械綜合實訓臺采用冷軋鋼板(并經過噴塑、防腐處理)制作,臺式結構,控制操作于一體。
2、電氣操作控制為下置式,液壓站放置于液壓臺主柜內。整體結構緊湊,協調,布局美觀大方,實用性強,可供4-6人實驗。
3、挖掘機械按實物比例縮小的全金屬結構,實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。
4、挖掘機械是按實物的結構與縮小比例制作而成,能夠真實地體現其機械的實際工況,使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5、實驗控制采用手動控制和自動控制兩種方式。
6、實驗部件采用耐壓膠管,壓力可達到25Mpa。
7、帶三相漏電保護、輸出電壓380V/220V,對地漏電電流超過30mA即切斷電源;電氣控制采用直流24V電源,并帶有過壓保護,防止誤操作損壞設備。
四、主要技術參數
電機型號:M3P4H523 功率:1.5KW 轉速:1450r/min
油泵型號:VP-15 額定壓力:7Mpa 額定流量:8ml/rev
外形尺寸:1550×650×1800mm
五、液壓實驗臺的具體配置
序號
名稱
規格型號
數量
廠 家
備 注
1
電機
M3P4H523
1
河谷機電
2
變量葉片泵
VP-15
1
河谷機電
3
油箱
40L
1
中人教儀
4
油位指示計
YWZ-150
1
浙江東甌
5
回油濾油器
WU-160×100J
1
浙江金洋
6
空氣濾清器
EF-25
1
浙江金洋
7
液壓油
32#
1
中人教儀
8
油路板集成塊
1
中人教儀
9
油缸
M0B30/16/100CA
1
上海正控
M0B30/16/150CA
3
上海正控
10
軸向柱塞液壓馬達
10MCY14-1B
1
寧波
11
三位四通電磁換向閥
D5-02-3C2-D2
4
朝田液壓
12
三位四通手動換向閥
DMG-02-3C2-O
3
朝田液壓
13
疊加式溢流閥
MBP-02
1
朝田液壓
14
疊加式節流閥
MTP-02
1
朝田液壓
(馬達)
15
疊加式單向節流閥
MSA-02-X
3
朝田液壓
(鏟斗、斗桿)
16
疊加式單向節流閥
MSB-02-X
3
朝田液壓
(動臂)
19
鏟斗
YWJ-CD-I
1
中人教儀
20
斗桿
YWJ -DG-I
1
中人教儀
21
轉動臂
YWJ -ZDB-I
1
中人教儀
22
回轉機械
YWJ -HZZ-I
1套
中人教儀
23
PLC
FX1S-24MR
1
三菱
24
PLC通訊電纜
1
三菱
26
中間繼電器
HH54P
10
前進電器
DC24V
27
接觸器
CJ20-20
1
德力西
20A 220V
28
三相漏電保護開關
DZ47LE
1
德力西
C20
29
單極斷路器
DZ47-63
1
德力西
C6 1P
30
緊停按鈕
LAY50-11Z
1
上海雙科
31
帶燈按鈕
LAY50-11D/24
9
上海雙科
32
自鎖帶燈按鈕
LAY50-11DT/24
1
上海雙科
33
兩檔旋鈕
LAY50-11X2
1
上海雙科
34
開關電源
HS-150-24
1
上海明緯
35
PLC編程軟件
1
三菱
36
PLC編程手冊
1
三菱
37
實驗指導書
1
中人教儀
38
裝箱單
1
中人教儀
39
耐壓膠管
10
上海
40
防震壓力表
Y60ZT
(0-10MPa 2.5級)
4
紅旗
41
儀表盤
1
中人教儀
42
液壓閥過渡集成塊
2
中人教儀
43
活動扳手
10,,
1
上海
44
活動扳手
12,,
1
上海
45
內六角扳手
1套
上海
46
開口扳手
5-6
1
上海
47
開口扳手
8-10
1
上海
48
開口扳手
12-14
1
上海
49
開口扳手
17-19
1
上海
50
螺絲刀(一字、十字)
6,,
各1
上海
51
螺絲刀(一字、十字)
2,,
各1
上海
小型
52
螺塞
M10×1
10
上海
53
尖嘴鉗
1
上海
54
工具盒
1
上海
55
防塵罩
1
中人教儀
56
組合墊
φ10
10
寧波
57
O型圈
φ10×2.4
20
寧波
58
堵絲
1/8
5
長沙
59
自鎖按扭
LAY50-11DT/24
1
上海雙科
60
帶燈按鈕
LAY50-11D/24
1
上海雙科
61
壓力表
Y60ZT
(0-10MPa 2.5級)
1
紅旗儀表
62
挖掘機械
1550×650×1800mm
1
中人教儀
